KVM系统网络
KVM（Kernel-based Virtual Machine）已成为目前主流虚拟化技术，基于KVM构建的虚拟化及云平台，凭借其高性能、高兼容性与低成本优势，广泛应用于各类计算环境。通过与超融合基础设施（Hyper-Converged Infrastructure, HCI）方案结合，将计算、存储和网络等功能集成到一个统一的系统中。

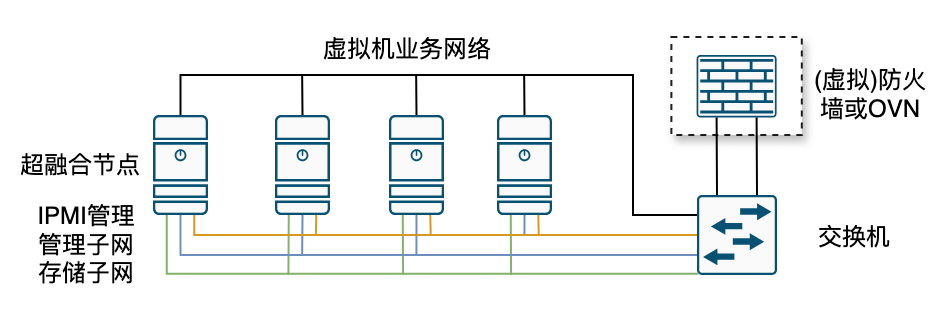

一、组网架构
KVM虚拟化平台（oVirt、ProxmoxVE或自研平台）部署方案，由3台或以上物理服务器构成超融合集群，每台服务器同时承担计算、存储与网络转发角色。节点间通过万兆以太网卡（双网卡绑定）互联。
整个系统划分为四大逻辑网络平面：管理网络、存储网络、虚拟机业务网络及IPMI带外管理网络，在交换机上划分vlan实现流量隔离。可选配置防火墙或OVN网络控制，进一步实现安全策略过滤。
二、部署要点
1. 设备连接
每台超融合节点除IPMI设备管理口外，配备至少4个物理网口（10GbE）作双网卡绑定：
- 虚拟机子网： 绑定为LACP链路聚合（mode=4），承载虚拟机网络流量，交换机端混合模式支持多个VLAN流量。
-
管理子网： 绑定为主-备模式（mode=4），用于超融合节点的管理、集群通信及监控管理。
-
存储子网：绑定传输负载均衡模式（mode=6），用于分布式存储（gluster/ceph）块服务和数据复制。
-
IPMI管理：（1GbE，独立BMC接口）：实现硬件设备的带外管理。
所有节点上联至两台堆叠的核心交换机，确保存储与业务流量具备链路冗余与负载均衡能力。
2. 组网配置
交换机堆叠配置，分别连接双网卡端口。划分Vlan对应网段：IPMI子网、管理子网、存储子网；其中虚拟机网络对应端口配置混合模式，支持多个虚拟机vlan流量。
如未配置防火墙或SDN网络控制器，网关配置在三层交换机上，这样网段默认是互通的，需要作策略隔离开虚拟机网络与后端子网。如配置防火墙或网络控制器，则交换机不配置vlan接口，网关配置在防火墙或网络控制器，二层vlan流量直接到网关在进行策略过滤。在内部部署使用时，可简化采用前者。
此外，在KVM主机上部署Open vSwitch（OVS）作为虚拟交换机，集成Open Virtual Network（OVN）控制器，可实现跨节点的虚拟网络编排，在扩展网络规模时采用。
3. 分布式存储
分布式后端存储可采用GlusterFS（oVirt）或 Ceph（PVE），需配置存储专用网络，这里不区分 Public Network/Cluster Network。
虚拟化平台都支持 NFS文件系统，但不建议实现，由于性能较低，仅用于测试。
平台后端也可采用集中存储，服务器需另配置HBA卡（FC光纤交换机），性能和可靠性较高，但费用也比较高。
三、特点
kvm技术实施可使用oVirt、PromxVE或其它开源方案，特点优势：
- 资源整合：计算、存储、网络一体化，降低采购与运维成本；
- 灵活扩展：新增节点即可扩展资源，在此基础上可进一步扩展为云计算集群；
- 网络隔离：多平面设计提升安全性与性能，IPMI命令远程管理；
- 高可用性：当某节点宕机时，其上运行的虚拟机自动在其他健康节点重启 + ，保障业务连续性；
- 存储高可用：存储均节点冗余 + 存储复制，数据跨节点、跨机架分布，单点故障不影响数据可用性；
四、小结
基于KVM的超融合节点虚拟化组网方案，通过深度融合计算、存储与软件定义网络，构建了一个高效、弹性且易于运维的现代化IT基础设施。可用于中小型企业私有云、开发测试环境、数据中心灾备系统； 边缘计算小型超融合集群，通过中心管理平台统一纳管。
