KVM 虚拟化架构网络
基于KVM虚拟化技术构建的私有云平台架构（如：oVirt），融合了高性能计算、集中存储、软件定义网络（SDN）、安全防护与自动化管理等关键技术。平台结构清晰地体现了“资源池化、服务解耦、安全可控、高可用可扩展”的设计理念。

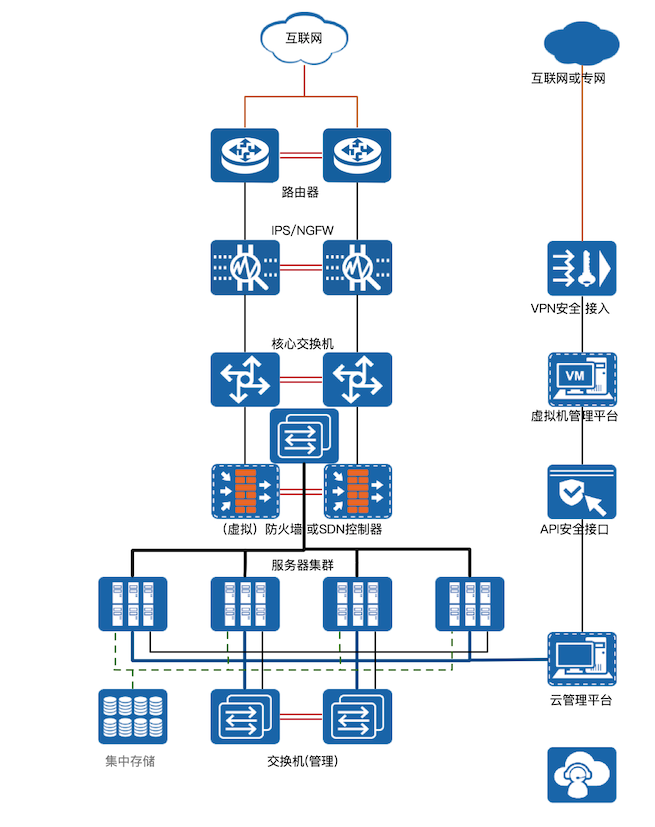

一、整体架构
从构建虚拟化平台扩展到云计算服务，丰富的云计算资源池还需增加安全资源池；将运维管理与主业务网络分开对待。
1. 主业务网络
业务网络架构：从互联网接入，经过外层安全网络设备，到服务器集群的虚拟机流量（可能会集成额外安全组件）；
整体架构采用分层设计，自上而下依次为：外部接入层、安全防护层（未来集成安全资源池）、核心网络层到接入网络层、控制与编排层（(虚拟)防火墙或SDN控制器）、资源池层（服务器集群 ）、管理与运维层（云管理平台）；层次分明的结构不仅提升了系统的可维护性，也增强了安全性与扩展能力。
2. 运维管理网络
管理运维网络：管理交换机组成运维网络。云平台管理员通过运维网络访问云管理平台，实现全局视图、资源统计、策略下发、权限控制等高级功能。
用户运维网络：用户/租户通过安全通道VPN访问虚拟机管理平台，API安全接口到云管理平台。
二、组网结构
网络架构采用分层设计，分为业务网络、管理网络和存储网络三大平面，确保不同流量的性能和安全
1. 业务网络
承载虚拟机的对外服务流量（如Web、数据库），是云平台的“生产网络”。 核心交换机作为业务网络的骨干，通过VLAN划分不同业务子网。 （虚拟）防火墙/SDN控制器对业务流量进行南北向和东西向的安全策略管控。
路由器 构成对外通信的网关。其主要作用包括： 实现内网与外网之间的路由转发； 支持多种路由协议，实现多链路负载均衡与故障切换； 可部署双机、双链路确保高可用性。
IPS/NGFW （入侵防御系统 / 下一代防火墙），其功能包括：深度包检测（DPI）、应用层防护、威胁情报联动等。作为云平台的安全边界设备，通常还会引入DDoS防护、流量清洗等安全机制。如果是NGFW，还可开启更多安全功能。
核心交换机 核心交换机是整个数据中心的骨干网络枢纽。其特点包括：大容量高带宽高端三层交换能力，支持网络协议等高级特性；承担东西向（节点间）与南北向（外部访问）流量的汇聚与转发。核心交换机作为高速通路，确保业务流量高效流通和灵活策略施加，也是与其它数据中心的路由交换也在此层面。在逻辑上与接入的堆叠交换机一体化提供“大二层”的结构
防火墙或SDN控制器 虚拟化平台网络内部通常采用“大二层”结构，虚拟机网络子网的网关在(虚拟)防火墙或SDN控制器上，由虚拟防火墙进行隔离，安全策略过滤和NAT地址转换。 如 SDN控制器模式： 统一管理虚拟网络拓扑：逻辑交换机、路由器、VLAN/VXLAN隧道。极大增强了网络的灵活性与智能化水平。
2. 服务器集群
服务器集群是云平台的计算资源池，服务器可分为计算节点和存储节点，如超融合部署则每个节点同时运行KVM虚拟化和分布式存储。这些节点资源共同构成一个弹性计算资源池，可根据需求动态分配给不同用户或应用。
3. （可选）集中存储
如采用分布式存储（或超融合方式），则集中存储 不需要配置集中存储，集中存储作为传统设备有相当部分存留，可以利用，提供块存储（iSCSI/NFS）或对象存储服务接口；使用集中存储有助于解耦计算与存储，便于独立扩展与维护。
4. 云管理平台
云管理平台 是整个系统的“大脑”，平台通过图形界面或命令行，实现对所有虚拟机、网络、存储的统一管理。管理组件可能：oVirt、Proxmox VE、Libvirt + Web UI；提供RESTful接口供第三方系统调用。 租户的管理界面，通常通过虚拟机门户管理系统，调用云管理平台的API对实现资源的管理。
管理交换机用于管理平面通信。其连接对象包括： 所有服务器节点的管理口（BMC/IPMI）、 云管理平台、存储系统的管理接口。
5. 用户/租户管理通道
右侧展示用户如何安全地访问云平台管理门户：用户可通过公网接入安全网关VPN（或专线），满足不同安全等级的需求。 安全接入后（也许还有堡垒机）登录虚拟机管理平台门户，可管理虚拟机和相关云资源。虚拟机管理平台通过安全及认证服务，以 API方式调用云管理平台的接口来操作云资源，实现全局视图、资源统计、策略下发、权限控制等高级功能。
三、组网数据流向
1. 南北向流量
指从外部网络进入云平台的请求流： 互联网 → 路由器 → IPS/NGFW → 核心交换机 → (虚拟)防火墙/SDN控制器 → 服务器集群 → 虚拟机。
此路径需经过多重安全检查，实施中可能还有安全资源池集成，重新导流数据到安全组件，确保合法性和安全性。
2. 东西向流量
指同一集群内虚拟机之间的通信： 虚拟机A（节点1） → OVS → 核心交换机 → OVS → 虚拟机B（节点2）。
此类流量通常通过VLAN或VXLAN封装，在SDN控制器的指导下完成跨节点路由。
3. 管理平面流量
管理人员专用路径： 云管理平台 → 管理交换机 → 各节点管理口， 用于发送指令、同步状态、执行监控任务，必须与业务网络隔离。
用户/租户管理路径：公网（VPN）或专网 → 安全网关 → 虚拟机管理系统 → 安全及认证 → 云管理平台。
四、方案特点
优势分析：高可用性、灵活性高、安全性强、可扩展性强、成本效益好。
进一步改进：增加容器化支持、配备NVme存储、考虑容灾备份机制、新增SDN网络控制器与虚拟防火墙功能分开使用。
五、小结
方案提供一种高度成熟、安全可靠、可扩展性强的基于KVM虚拟化的云平台架构参考。充分融合了现代数据中心的技术趋势，实现了计算、存储、网络、安全与管理的深度融合。
适用场景：中大型企业私有云、合规性要求高的行业云、医疗、教育等行业的本地化云服务等。
未来演进方向：云原生融合：引入Kubernetes + KubeVirt，实现虚拟机与容器统一管理；零信任架构：全面实施“永不信任，始终验证”的安全模型；AI驱动运维：利用机器学习预测故障、优化资源调度；边缘协同：将该架构下沉至边缘节点，构建“中心-边缘”一体化云平台。
