OpenStack是一个开源的云计算平台，主要作为基础设施即服务（IaaS）部署在公用云和私有云中，提供虚拟服务器和其它资源。同时也是开源的云计算参考模型，为云厂商提供兼容性标准。基于 xStack的云部署架构，采用分层结构化设计，融合了现代数据中心的高可用性、可扩展性和自动化管理理念，适用于企业级私有云、混合云或边缘云场景。

一、组网架构

基于OpenStack云计算系统，构建部署网络架构，形成一个层次分明的云计算基础设施。其核心思想是“控制平面与数据平面分离”。

• 网络基础设施层：包括路由器、核心交换机、接入交换机和管理交换机。

• 计算资源层：由多台计算节点组成，负责虚拟机实例的运行。

• 存储资源层：由多台存储节点组成，提供块存储和对象存储服务。

• 控制管理层：包括网络控制节点和云管理平台，负责资源调度、网络配置和系统管理。

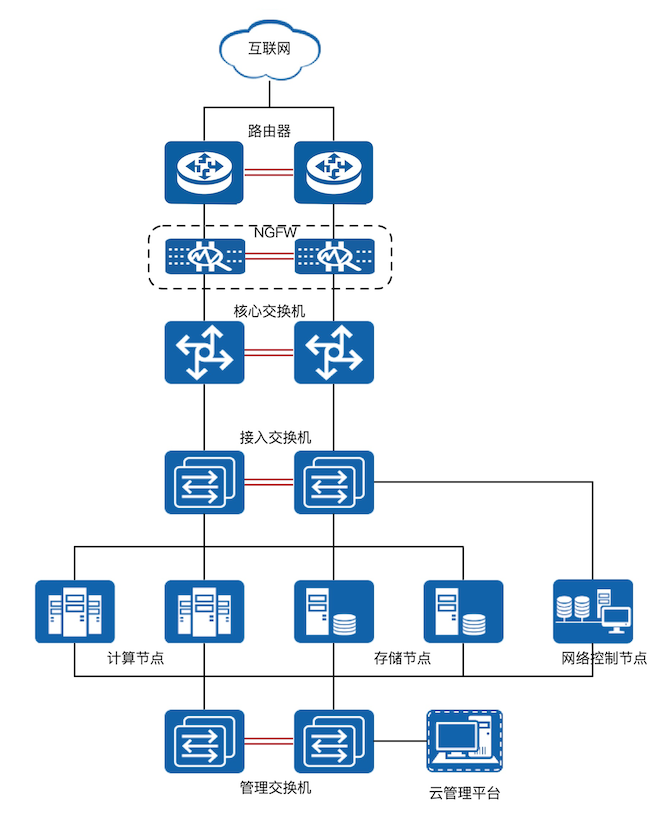

OpenStack有完整的功能组件，实施中还有赢考虑使用硬件安全产品。在基本部署中如图示增加NGFW/IPS设备，抵御复杂的外部攻击。

二、组件说明

1. 外部网络接入

路由器，它们构成了对外通信的网关，是用户访问云服务的入口。
注：实际部署中，通常会配置防火墙、IPS、DDoS防护等安全设备，图中虚线。

核心交换机，是整个数据中心的骨干网络枢纽。承担东西向（节点间）与南北向（外部访问）流量的汇聚与转发。其特性包括：高端三层大容量交换能力；
接入交换机， 多个堆叠负责连接各类服务器节点。特性：万兆端口满足高性能需求。

计算节点，是OpenStack中运行虚拟机的核心单元。每个计算节点包含： KVM虚拟化平台； OpenStack 组件（计算服务）；QEMU/KVM虚拟机实例；网络接口绑定OVS（Open vSwitch）进行虚拟网络转发。
计算节点通过接入交换机连接至核心网络，接收来自云管理平台的指令，创建、启动、迁移虚拟机实例。

存储节点，专用于提供持久化存储服务。其功能包括： 运行分布式存储系统Ceph(Cinder/Swift功能），通常配置大容量SSD/HDD。
存储节点不直接运行虚拟机，仅作为后端存储资源池，被计算节点按需调用。

网络控制节点，OpenStack Neutron（网络服务）的核心所在。该节点承担： 运行Neutron Server、ML2插件、L3 Agent、DHCP Agent等组件； 负责虚拟网络的创建、管理与编排；实现租户网络隔离； 提供路由器、防火墙、负载均衡等虚拟网络功能；
该节点虽不承载大量业务流量，但对网络策略的正确执行至关重要。

运维管理交换机，与业务网络区分开来。其连接对象包括： 所有计算、存储、网络控制节点的管理口； 云管理平台（即OpenStack Dashboard或API服务器）；
管理交换机独立于业务网络，确保即使业务网络出现故障，管理员仍能登录节点进行维护操作。

云管理平台，这是整个OpenStack系统的控制中心。它可能包含OpenStack所用组件。
平台通过REST API对外暴露服务，对租户云资源门户的接口，需要配备专用安全过滤设备（如WAF、NGFW、安全审计）支持资源调度与多租户管理。

三、网络数据流向

1. 南北向流量

指从外部互联网进入云平台的数据流，典型路径： 互联网 → 路由器 → 核心交换机 → 接入交换机 → 计算节点 → 虚拟机。

2. 东西向流量

指同一集群内虚拟机之间的通信，例如： 虚拟机A（计算节点1） → 接入交换机 → 核心交换机 → 接入交换机 → 虚拟机B（计算节点2）。
此类流量通常通过VLAN或VXLAN封装，在二层或三层网络中透明传输。Neutron通过逻辑网络模型自动处理跨节点通信。

3. 管理平面流量

管理流量走专用路径： 云管理平台 → 管理交换机 → 各节点管理口。
用于发送API指令、同步状态、执行监控任务等，必须与业务网络隔离，防止被攻击者利用。

四、小结

方案特点： 1. 高可用性保障；2. 横向扩展能力；3. 灵活定制、标准化接口、生态丰富、安全性强。
适用场景： 企业私有云建设； 科研机构的大规模计算集群； 多租户混合云环境。
进一步优化： 部署容器化 、加强安全防护、实施监控告警。
